詳細說明：

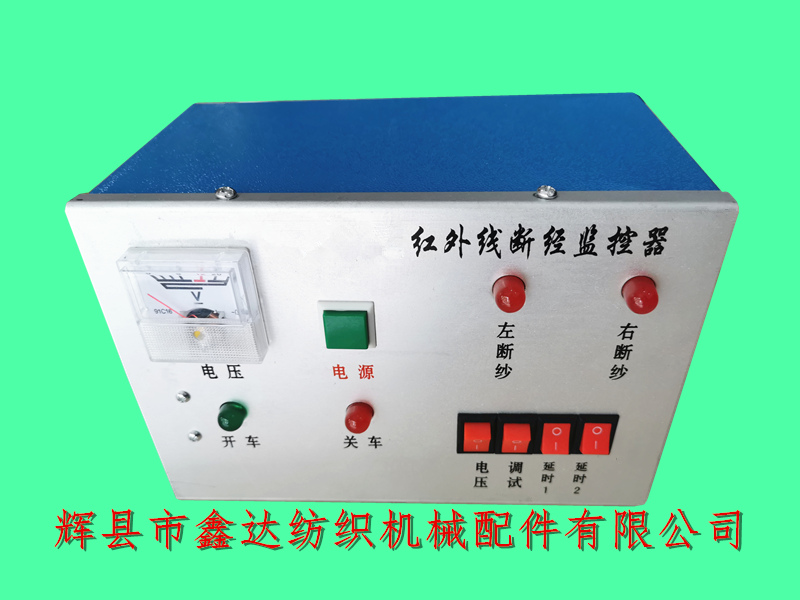

輝縣市鑫達紡織機械配件有限公司提供整經機配件紅外線斷紗自停監控器及電箱，紅外線斷紗自停監控器的面板有電壓表、電源、左斷紗、右斷紗、開車、關車、調試、延時1和延時2等指示燈、開關或表針，此整經機電箱（監控器）主要利用紅外線實時檢測整經機各路的斷紗，并提供停車信號觸發自停。下圖是紡織電器-整經機紅外線斷經監控器（控制電箱）的正面圖片：

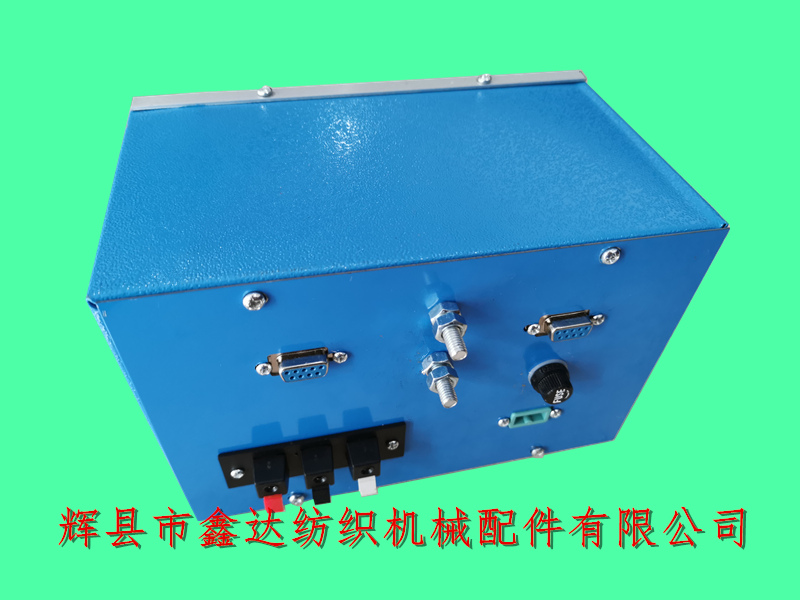

綠色指示燈-開車，關車（停機）是紅色指示燈，四個紅色的0-1開關是用于紅外線檢測靈敏度的調整，其它具體詳細安裝細節在隨貨的產品說明書中有描述。整經機配件紅外線斷紗自停監控器及電箱具有安裝使用簡單、經久耐用、故障率低等特點；下圖是紅外線監控器（電箱）的背面圖：
藍色的九針插口是左斷紗和右斷紗的信號接口，直徑M6的兩顆螺栓是用于懸掛在整經機紗架中間的固定底座，黑色旋鈕是保險絲，其下方的淺藍色插口是交流220V電壓的輸入，左下角三個接線口是輸出繼電器信號的接口。

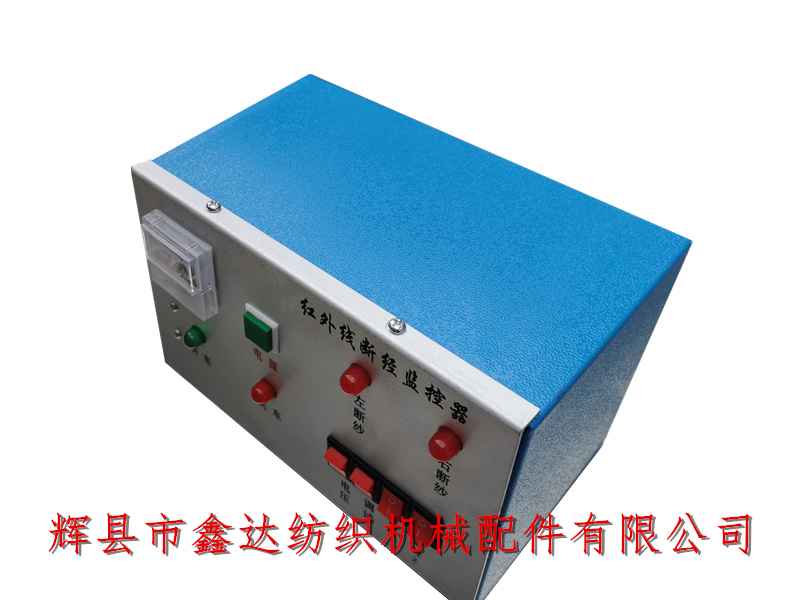

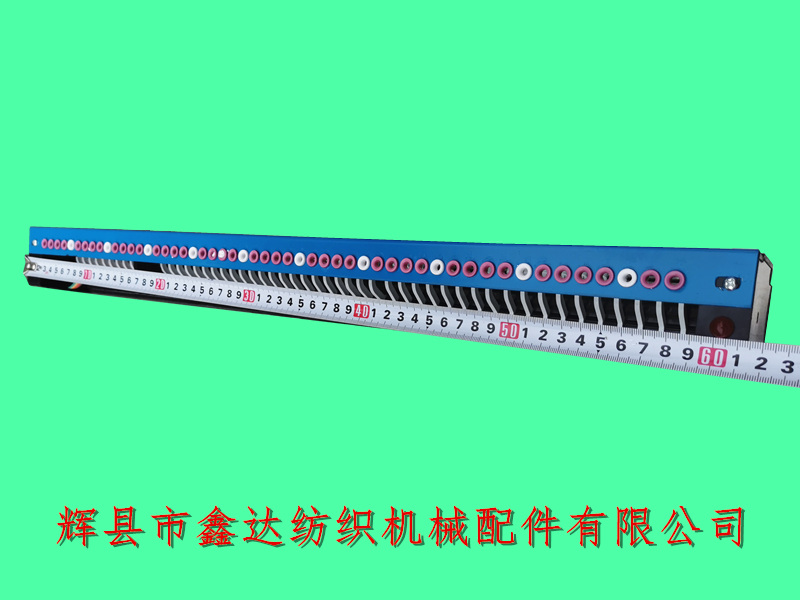

黑色接線口是共用點，紅色是常閉，白色是常開，具體需根據整經機自身需要進行接線連接。上圖是整經機紅外線斷經監控器的側面俯視圖，下圖是紅外線傳感器的排列圖：
整經機紅外線監控器不受紗架上紅外線傳感器的數量限制，一臺整經機設備一般情況下是使用1個監控器（電箱）。如需采購紅外線傳感器、整經機斷紗自停裝置、斷經電箱、紅外線監控器、紡織機輔助電器等產品，請與我公司的楊先生聯系洽談。
