1515紡織機配件
詳細說明：
輝縣市鑫達紡織機械配件公司提供3308紡織機器零件織布機梭箱底板（梭庫側），1515梭箱底板-3308的總長度是60厘米，寬度是81毫米，外側厚度是13.5mm，里側厚度是10.5mm，織布機配件-梭箱底板的表面呈斜坡狀，配合揚起背板3312*Q7（1515型）或2106*Q7（GA615型）形成86.5°的夾角。
紡織機器零件-3308梭箱底板的材質是HT15-32生鐵，每臺織布機使用1個，單個梭箱底板的重量是2千克，根據織布機可以分為左手L和右手R，它們都是安裝在織布機的梭庫側，用于輔助實現自動換梭。
梭箱底板3308C在1515型織布機上是安裝在3222筘框木（大龍）梭庫側的上平面，在GA615織布機上是安裝在GA615-3106大龍的上平面，它們的安裝要求及規格與開關側梭箱底板3307相同：與筘座腳的夾角是86.5°，上部間隙±0.2毫米（用定規檢查，以換梭側為主）。內側后端距離筘框木大龍的邊緣是27mm，與筘框木密接（以0.1mm塞尺插不進去為良）。
梭箱底板上的木螺絲應低于底板表面0.8毫米，中間打棒滑槽的兩側與螺孔沉頭應清除快口和銳角，并用砂紙打磨光滑，防止對梭箱中的梭子底部磨損并導致梭箱配件的損壞。

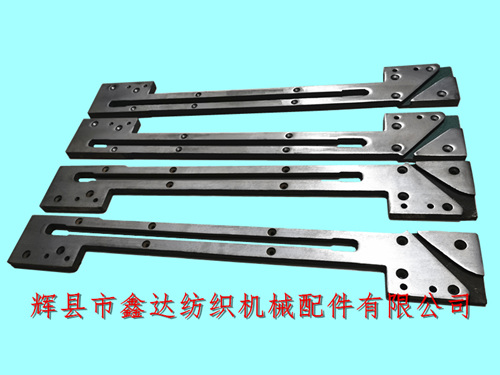

上圖是梭箱底板3308的正面圖，中間打棒滑槽的寬度是12.5mm，長度是43.5厘米，表面的11個圓形錐孔是安裝M6X50的沉頭木螺釘，其余四個孔是用六角螺栓固定。如需采購有梭紡織機器零件,梭箱底板,1515織布機配件,紡織機零件等產品，請聯系我公司的楊經理。
