GA615織機的多梭箱變換機構

GA615多梭織機制織各種花色織物時，若同時用到不同顏色、不同紗支、不同原料的緯紗，就需要使用裝有不同緯紗的梭子，根據緯紗排列要求，依次序自動地送到與走梭板平齊的工作面投梭和引緯。這種通過梭箱變換，不停機狀態下引入不同緯紗的過程，稱為多梭箱織造，由多梭箱變換機構完成。多梭箱變換機構可以自動調換色緯，但緯紗用完后卻需要停機手工補緯，給連續性生產帶來不便。

一、多梭箱變換機構的種類

多梭箱變換機構的種類很多，就升降式多梭箱機構而言，以梭箱配置位置及數目分，有以下兩種。

1.雙側多梭箱機構：這種裝置在筘座兩側均配有相同數量梭箱，或雙梭箱，或四梭箱，分別用2X2、4X4表示，緯紗變換可以奇數，也可以偶數?？刂苾蓚人笙渖颠\動的機構裝在織機的一側。

雙側升降式多梭箱變換機構根據兩側梭箱相互升降關系，又可分為以下兩種：

（1）同升降式雙側多梭箱機構：這種形式兩側梭箱同時升降，使用梭子數量限值為一側梭座上梭箱總數。這種多梭箱變換機構同一梭位左右側梭箱，始終是相對的，它們同時上升或下降。

（2）不同升降式雙側多梭箱機構：這種形式兩側梭箱可各自任意升降，使用梭子的數量限值是兩側梭箱總數量。

2.單側式多梭箱升降機構：這種多梭箱機構裝于GA615織機筘座的一側，另一側為固定的單梭箱，通常有單側二梭箱及單側四梭箱兩種，用1X2及1X4表示。這種形式使用的梭子數量與變換側梭箱總數相同，每種緯紗連續引緯數肯定是偶數。

二、GA615多梭箱變換機構的要求

要提高花色織物產量和質量，做到平穩運轉，對多梭箱變換機構有一定的要求：

1.多梭箱織機與同筘幅自動換梭織機相比，車速要低，為了盡可能的提高車速，整個結構應簡單，運動輕快靈活，震動要小。

2.為使梭箱升降變換準確，定位穩定，各連接傳動件間隙要小，桿件有足夠剛性。梭箱升降變換后的工作面（梭箱底板）與走梭板高低誤差不得超過要求標準。

3.機構應配置適用于制織大循環彩格織物的鋼板節約裝置，以簡化鋼板編排程序，節約鋼板使用數量。

4.各裝置作用需與開口、投梭運動緊密配合，確保機構正常運行。

三、闊幅系列多梭箱織機的形式

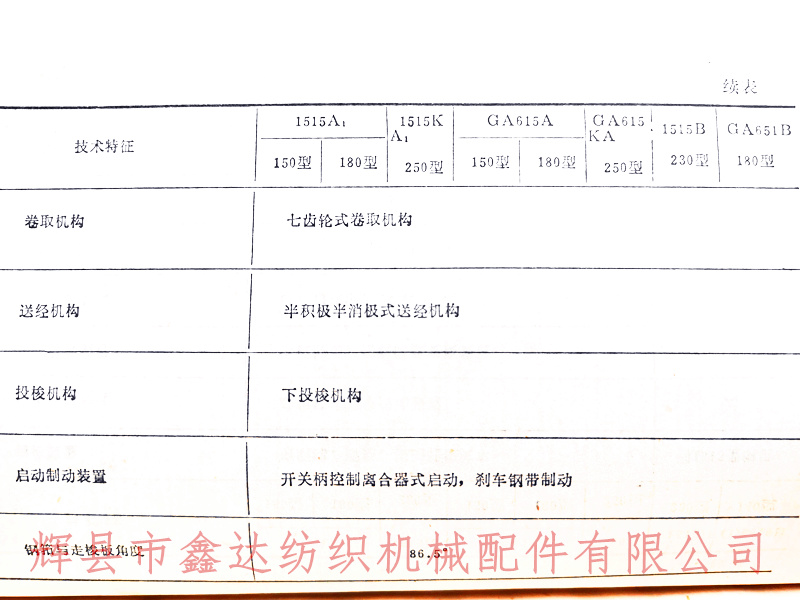

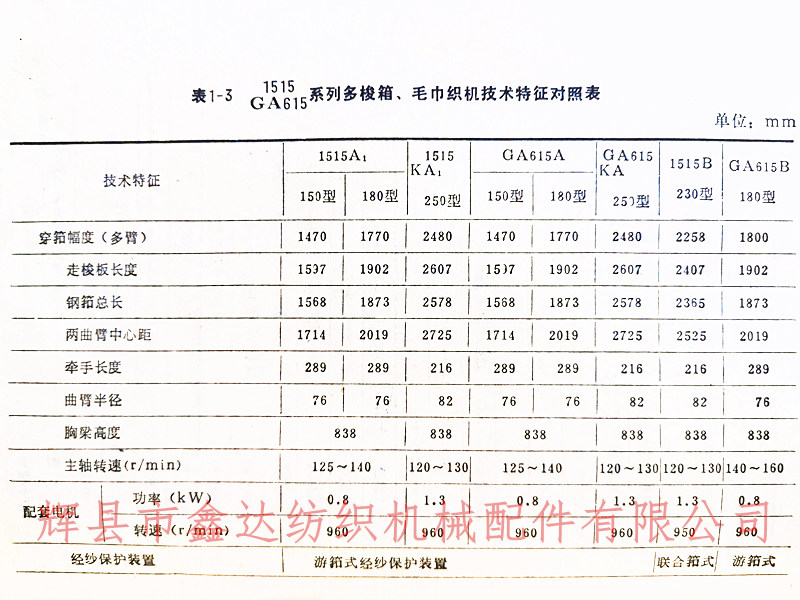

1515及GA615系列多梭箱織機均屬單側1X4形式，可配置4色循環，偶數引緯。其種類、型號、規格及技術特征見表1-3.這類多梭箱織機的梭箱升降變換機構，都設有梭箱升降裝置、梭箱變換裝置及鋼板節約裝置，部分其他機型的多梭箱還配有停送停卷裝置。
